refaire électricité sur sa caisse

[exNISSAN]

Il y a 9 heures, The Lion King a dit :

Facile! Tout installer sans couper les fils, puis passer dans des gaines de protections le long de la carrosserie.



Pour donner un ordre d'idée , j'ai consommé environ 20 ml de gaine annelée refendue pour passer mes fils et aller au plus près des consommateurs (compartiment moteur, feux AV , ligne sous le châssis jusqu'au feux AR, passages des cloisons ,ect...  ) ,en séparant totalement  le circuit de charge du reste .

Ca fait assez propre à mon goût et on peut encore intervenir sur le faisceau en réouvrant la gaine .

Attention , le câblage d'un vieux PU est  plus light que sur un modèle avec plus d'équipements et un faisceau plus complexe

(J'essaierais de prendre quelques clichés )

Phil



[Cal3b]

Hum d'accord je lui dirait que la prochaine fois on la changera de place, on la mettre toujours sur l'avant mais  plus bas.



[viniday]

hello

Pas encore bien eu le tps de bosser sur la voiture bien pris par le taf !!! :(:(

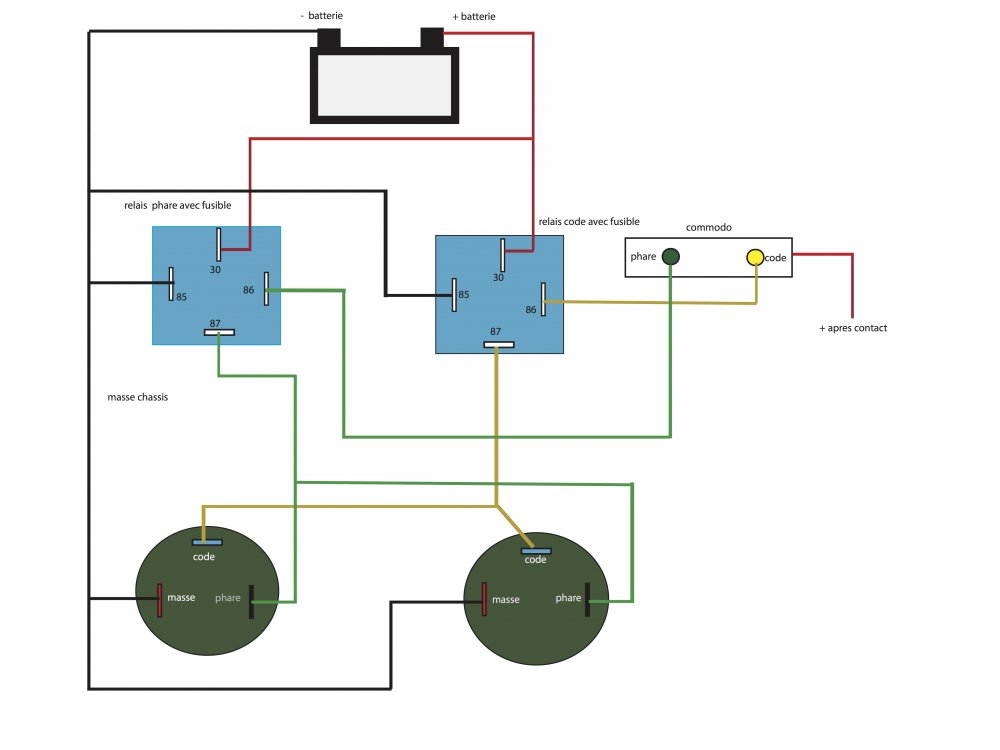

J'ai fait un schema pour le cablage de phares via relais

vous semble t'il correct ??









[pretender03]

Les 2 87 doivent venir direct de la batterie séparément via un fuse



[viniday]

les relais sont équipe de fusible

[Olds 60's]

sur ton schéma, tes relais ne servent à rien car tout le courant passe quand même par le commodo, comme pretender03 l'à signalé, il faut alimenté les bornes 87 directement sur la batterie pour délesté le commodo.

[Gilles]

Pour faire la diff entre circuit de commande et circuit commandé:

http://www.canevet.org/spip.php?article98

[viniday]

ah oui !!!

mon schema est à la ramasse en effet!!

merci pour le lien Gilles!!

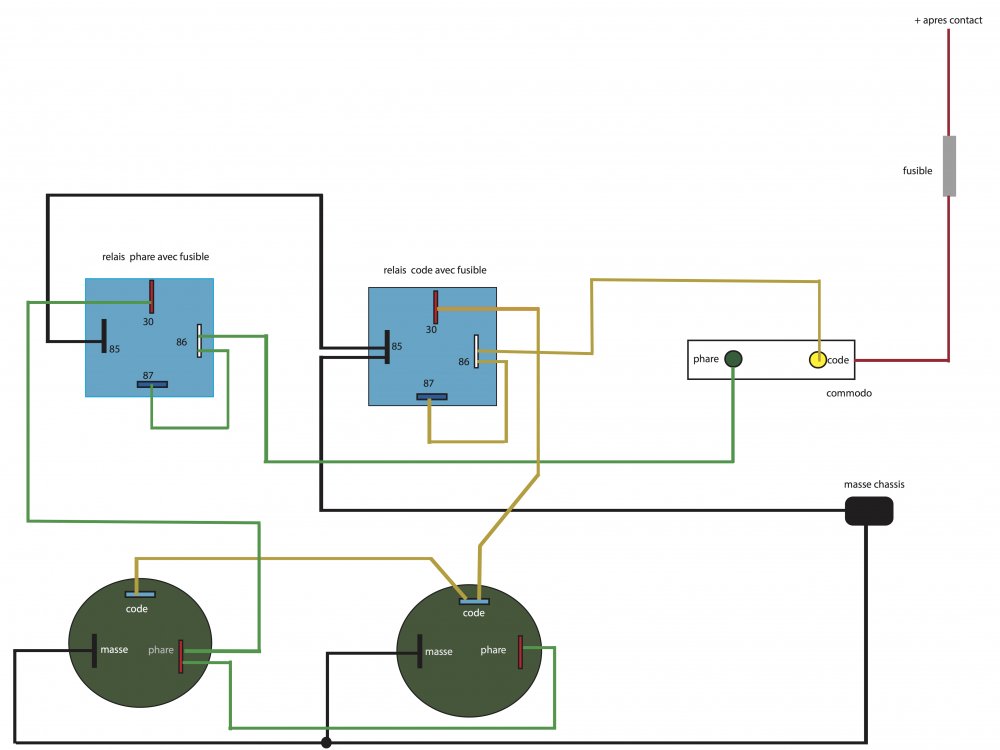

la c'est mieux ?? ou j'ai encore tout faux!!!!





[Gilles]

À mon avis, c'est comme ça qu' il faut faire (Je suis en train d'étudier une modif comparable pour avoir mes 4 phares allumés en feux de route sur le Tahoe). Mais il faudrait attendre qu' un vrai bon intervienne, car je suis une bille en électricité.

[Phil]

Les "vrais bons", ils commencent à faire la différence quand on parle circuit de charge : tripes du régulateur, branchement d'un ampèremètre déporté, bref les trucs avec lesquels les gens normaux ont vraiment du mal même en faisant des efforts .





Le branchement est bon comme ça.

Sur le schéma, ne pas utiliser deux fois une même couleur (le vert et le jaune ici). Représenter les masses comme des masses (le retour au - batterie n'est pas représenté). Et représenter le fusible, même s'il est intégré au relais.

Dans la pratique, pour optimiser la tension aux feux, limiter les chutes de tension :

- placer les relais au plus près de la batterie et au plus près des feux : typiquement, sur la joue d'aile côté batterie s'il y a de la place.

- utiliser des câbles neufs de forte section (2,5 mm²) pour le circuit de puissance, des connecteurs d'ampoules neufs, souder les cosses plutôt que les sertir, et conserver les morceaux du circuit d'origine non réutilisés si jamais un puriste veut revenir à l'origine avec le commodo qui grille tous les 30 ans .

[viniday]

merci Phil



J'ai utilisé ces couleurs car ce sont celle du nouveau faisceau ,donc une meilleur lecture pour moi .

pour les masses ,tu veut dire que je n'aurais pas du faire comme ci elles vont toutes au - de la batterie  directement



les relais seront sur la joue d'aile effectivement

pour la section des fils ,les connecteurs d'ampoules neufs ,les soudures ,c'est prévu aussi .





[pretender03]

Il y a 4 heures, viniday a dit :

merci Phil



J'ai utilisé ces couleurs car ce sont celle du nouveau faisceau ,donc une meilleur lecture pour moi .

pour les masses ,tu veut dire que je n'aurais pas du faire comme ci elles vont toutes au - de la batterie  directement



les relais seront sur la joue d'aile effectivement

pour la section des fils ,les connecteurs d'ampoules neufs ,les soudures ,c'est prévu aussi .





Oui mais par la caisse

Pas besoin de tirer du fil pour ça

[viniday]

Il y a 2 heures, pretender03 a dit :

Oui mais par la caisse

Pas besoin de tirer du fil pour ça

je sais bien ...

[Gilles]

Pour les masses, on peut passer par la caisse, mais il faut être sûr qu'elle soit bien reliée. J'ai refait celles du Tahoe avec de la tresse kivabien, batterie vers moteur, alternateur vers moteur, châssis vers batterie etc. Sinon, on ne peut pas être certain que le courant est bien présent partout. Et c'est la qu'on a des chutes de tension "inexplicables".

[ceddec]

Cool ce sujet, je viens justement de commander un painless!

[viniday]

quelques news

boite fusible installé

les fils tirés vers leurs destinations (feux av ,feux ar, colonne ,instrument etc)

tableau de bord monté

Ca avance doucement mais ça avance

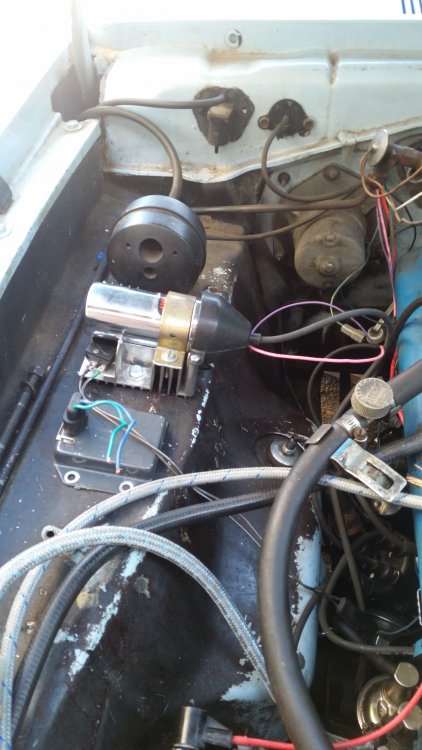

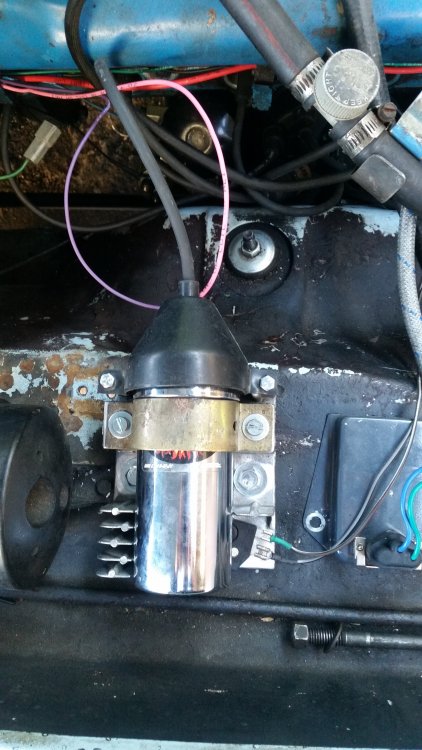

bobine et module HEI monté

reste a poser le régulateur de tension

[viniday]

a propos du régulateur de tension



y'en a t'il parmis vous qui on un alternateur avec régulateur interne??



[Pit]

La plupart des alternateurs sont à régulation interne.

Quel est ta question? Simplifier parce-que tu as un régulateur interne ou ajouter un régulateur externe?



Pour les masses, et même si ce ne sera pas ton cas, la seule masse qui doit idéalement revenir jusqu'à la batterie est celle d'un boitier électronique de gestion moteur. (Je sais c'est un peu tard, mais j'ai zapper un moment... )



[Phil]



Il y a 8 heures, Pit a dit :

La plupart des alternateurs sont à régulation interne.



La plupart des US jusqu'aux années 80 ont un régulateur externe. Comme, je pense, celle de notre ami qui se demande comment effectuer une éventuelle conversion .



[viniday]

Il y a 16 heures, Phil a dit :





La plupart des US jusqu'aux années 80 ont un régulateur externe. Comme, je pense, celle de notre ami qui se demande comment effectuer une éventuelle conversion .



oui c'est ca

quel alternateur mettre qui soit avec régulateur interne

[Pit]

N'importe quel alternateur qui se monte sur le véhicule et dont la puissance est au moins égale à celle de l'élément d'origine.
